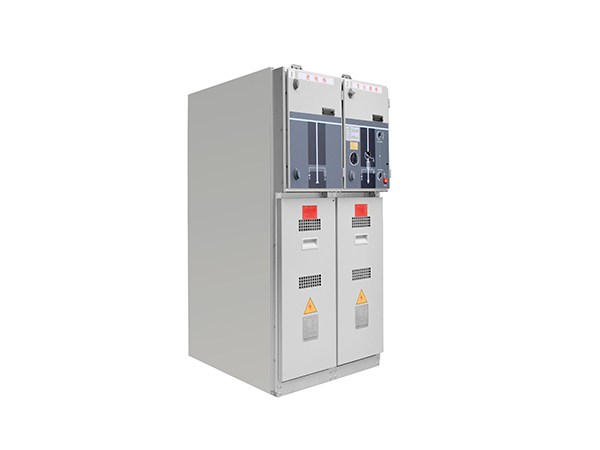

XGN15-12型環網柜適用于交流50Hz、12kV的電力網絡中，其具有單元式、模塊化、可擴展型、體積小、重量輕、結構簡單、操作靈活、安裝方便等特點，并且采用了傳感技術和最新的綜合保護。先進的技術及靈活的裝配方案，滿足市場不斷變化的需求。廣泛應用于城市居民區配電、小型配電站、小型開閉所、商場、機場、鐵路等領域。



型號

產品特點

母線室置于柜子上部，母線貫穿整排開關柜；

負荷開關選用SF₆負荷開關頂部單元；

寬裕的電纜室，下出線為非屏蔽電纜頭連接方式安裝簡單方便；

機構室內裝有彈簧操動機構和機械連鎖裝置，操作簡單可靠。

額定電壓	12kV
額定電流	630A
額定短時耐受電流	20kA，3s
額定峰值耐受電流	50kA
1min工頻耐壓	42kV
雷電沖擊耐壓	75kV
轉移電流	1700A
機械壽命	5000次
防護等級	IP3X
