特點

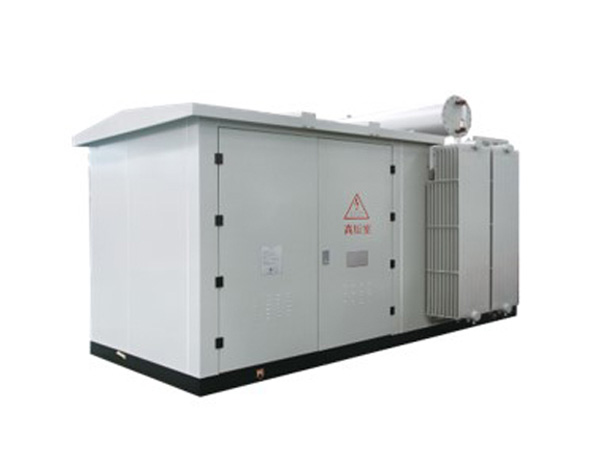

結構布置為品字型；分為高壓室、低壓室和變壓器本體三部分；

高壓室內設置高壓柜，可配置負荷開關-熔斷器組合電氣柜或斷路器柜；

低壓室采用GGD交流低壓開關設備，分層次、分功能、分隔室布置；

變壓器為油浸式變壓器，至于箱變殼體外，通過自然氣候迅速帶走變壓器本體產生的熱量，有效解決變壓器散熱問題。

華式箱變可選容量為（kVA）：630～4000

序號	參數名稱		單位	參數
				ZGS**-Z.G（光伏）
1	額定電壓	高壓側	kV	12、40.5
		低壓側	kV	0.4、0.69、0.8、1.14
2	變電站額定最大容量（變壓器的額定容量）		kVA	630～4000
3	絕緣與動熱穩定		\	按JB/T   10217-2013的規定
4	額定頻率		Hz	50、60
5	輔助和控制回路的額定電源電壓		V	AC220、DC220
6	輔助和控制回路的額定電源頻率		Hz	50、60
7	木質方式		\	品字形或目字型
8	冷卻方式		\	風冷或自冷
9	外殼防護等級	高、低壓室	\	IP44D
		變壓器室	\	IP68
